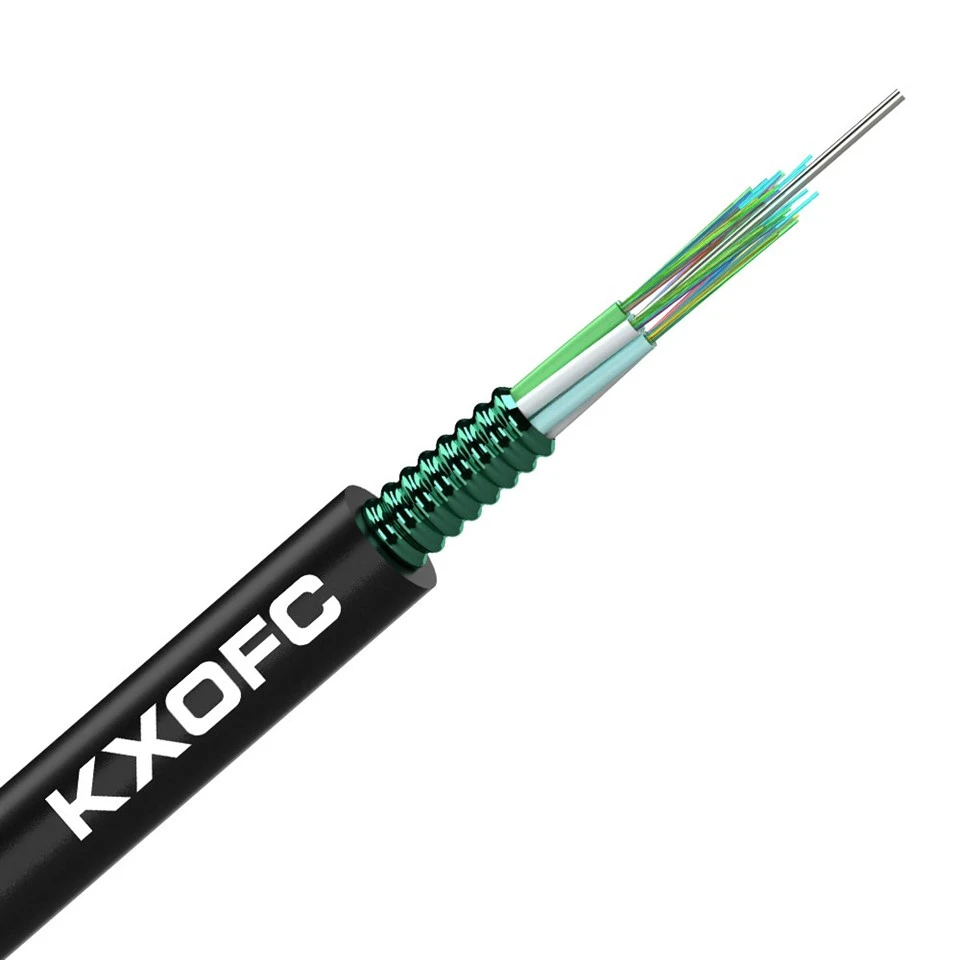

Gepantserde glasvezelkabel enkele modus

eigen merk





FTTH-kabel-Inktafdrukken

Platte kabel-Plasma-printen

Buitenkabel GYTC8S-IJzerbedrukking

Startkabel- SC/UPC-SC/APC

GYTC8S 24 kern -houten trommel

FTTH-kabel-1km-trommel

FTTH-kabel-kartonnen verpakking

Patchkabels-Palletpakket







Inpakken en verzenden



Patchkoorden bij palletlevering

FTTH-kabel in kartonnen verpakkingen

Platte kabel in multiplex trommelpakket

Composietvat volledig geladen in contianer

Massief houten trommel laadfoto







**Belangrijkste punten voor installatie van kanaalkabels**

**1. Kanaal- en leidingvereisten**

Voordat de kanaalkabel wordt geïnstalleerd, moeten de volgende voorbereidingen worden getroffen:

**Principes voor leidingselectie:**

- Als het ontwerp de positie van de leiding niet specificeert, moeten de buizen laag voor laag worden gebruikt **van onder naar boven en van beide zijden naar het midden**.

- De leidingposities die door de kabel worden ingenomen in aangrenzende leidingsecties moeten relatief consistent zijn om te voorkomen dat er van de ene kant van de leidingbank naar de andere wordt overgeschakeld.

- De geselecteerde leidingpositie langs dezelfde route mag niet worden gewijzigd.

**Leidingreiniging:** Vóór de installatie moeten de leidingen worden gereinigd om er zeker van te zijn dat ze vrij zijn.

**2. Installatie in sub-kanaal**

Bij het installeren van kabels in plastic buizen met een grote-diameter worden doorgaans plastic sub-subbuizen gebruikt om het gebruik van de buizen te verbeteren en de kabel te beschermen:

| Artikel|Vereiste |

| Sub-ductmateriaal|Kunststof buizen met goede duurzaamheid en milieuvriendelijkheid |

| Aantal sub-kanalen|De totale equivalente buitendiameter van verschillende sub-kanalen mag niet groter zijn dan **85% tot 90%** van de binnendiameter van het hoofdkanaal. |

| Binnendiameter sub-kanaal|Mag niet minder zijn dan **1,5 keer** de buitendiameter van de kabel. |

| Installatiemethode|Meerdere sub-kanalen binnen hetzelfde hoofdkanaal moeten **in één keer** worden geïnstalleerd. |

| Lasvereiste|Sub-kanalen **zullen geen splitsingen** hebben in het hoofdkanaal. |

| Eindafdichting|Ongebruikte sub{0}}uiteinden moeten worden afgedicht tegen het binnendringen van water. |

| Kleurcodering|Meerdere sub-kanalen binnen hetzelfde hoofdkanaal moeten van elkaar worden onderscheiden door verschillende kleuren te gebruiken. |

**Uitsteeksellengte sub-kanaal:**

- Binnen mangaten/handgaten moet de uitstekende lengte van sub-buizen **200 mm tot 400 mm** zijn.

- Binnen stroomkanalen kan de uitsteeklengte van subkanalen **150 mm tot 200 mm** zijn.

**3. Kabelinstallatiemethode**

Kanaalkabels kunnen worden geïnstalleerd door middel van mechanisch trekken of handmatig trekken:

- De trekspanning voor een enkele trekkracht **mag de toegestane treksterkte van de kabel niet overschrijden**.

- Na installatie mag de kabel **vrij zijn van draaien, kruisen, duidelijke krassen of beschadigingen**.

- De kabel **mag niet worden gebogen binnen 150 mm** na het verlaten van de kabelbuis.

- Bij leidingbochten of kruisingen met andere obstakels moeten geleidingsinrichtingen of bel-beschermbuizen ter bescherming worden gebruikt.

**4. Installatie in mangaten/handgaten**

Kabelinstallatie in mangaten/handgaten moet aan de volgende eisen voldoen:

- De kabel moet **stevig worden vastgezet** en moet worden beschermd met een flexibele plastic buis (bijvoorbeeld een gegolfde buis).

- Kabelverbindingssluitingen moeten boven worden geïnstalleerd

het hele jaar-waterpeil en ondersteund door beschermende beugels.

- Kabels mogen **niet rechtstreeks door** een mangat lopen.

- Gereserveerde kabellengtes moeten worden opgerold in overeenstemming met de vereisten voor de buigradius en stevig worden bevestigd aan beugels.

- **Kabelidentificatieborden of -labels** moeten worden geïnstalleerd (in elk mangat moet een uithangbord worden geplaatst).

- Kabelverbindingssluitingen moeten worden bevestigd aan vooraf- ingebedde fittingen op de mangatmuur.

**5. Leidingafdichting**

Na de kabelinstallatie moeten de uiteinden van zowel de hoofdkanalen als de subkanalen goed worden afgedicht, zoals vereist door het ontwerp, om het binnendringen van water, damp en vuil te voorkomen.
